DTV-Master报刊新闻点评播报系统是迪乐普数码科技公司推出的适用于电视栏目中对报刊新闻等进行实时点评，电视节目主持人可简便快捷的实现对各种报纸、文刊、网络等图文信息进行点评。是电视读报新闻等栏目节目制作的得力帮手。

DTV-Master系统采用了高质量的数字视频图像转换/处理器，具有模拟分量YUV 、数字SDI、 数字高清HD-SDI输出以及复合视频AV预监等多种输出格式，软件具有强大的多媒体混合编辑、互动操作、融合播放功能，同时支持二维、三维特技效果。通过触摸屏单元，主持人可在液晶屏上轻松批注，缩放，拖动，翻页等。

系统组成

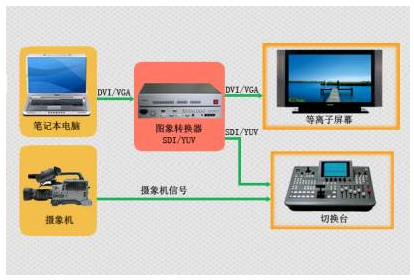

DTV-Master报刊新闻点评播报系统，由报刊新闻点评软件、素材采编工作站、点评播放工作站、数字视频图像处理器、等离子/液晶大屏幕、触摸显示单元等组成的电视点评播报节目制作系统，通过主持人与点评播报系统的互动实现的全新的报刊新闻点评播报。

1． 点评播放工作站

笔记本电脑：戴尔Latitude D630使用了Intel酷睿2 T7100处理器，时钟频率为1.8GHz，4MB二级缓存。1GB内存，60GB硬盘，康宝光驱，Windows vista操作系统。等离子大屏幕显示器作为笔记本电脑的外接显示器，安装报刊新闻点评软件，实现电视新闻、报刊图文、网络信息的点评播放。在14.1英寸宽屏上可增配触摸屏，主持人可在桌面上的笔记本电脑上进行点评操作。

2． 数字视频图像处理器

DVI-M-CA 系列数字视频图象处理器是真正基于数字通道的设计模式，将计算机中全部的或指定的显示视频区域以广播级的高质量，直接从数字数据实时输出到数字 SDI 或模拟YUV视频。并同时支持 SD/HD （标清或高清，可选件）视频格式

3． 等离子红外触摸显示单元

触摸屏：

感应方式：红外线感应 ；

书写方式：笔或手指 ；

触摸有效范围：1106mm X 622mm ；

定位分辨率：395X221 ；

扫描速度：首点17ms，连续点8ms ；

光标速度：120点/秒 ；

坐标精度：3mm ； 消耗电流：≤80mA ；

净尺寸：1270mm X 802mm X 65mm ；

有效画面尺寸：50英寸 ；

接口：USB1.1

信号接口：VIDEO 输入端：2 ；

S-VIDEO输入端：2 ；

YcbCr/YPbPr输入端：各1个 ；

DVI/VGA信号输入：各1个 ；

音频输入端：每组信号各1（R+L）

显示屏： 对比度：3000:1 ； 亮度：1000cd/m2 ； 基本分辨率：1366 X 768 ； 显示色彩：1677万色 ；

快捷键:5个复用键共10个功能；

功率：520W ；

重量：51.8Kg

4． 素材采编工作站

素材采编工作站收集每日需要更新点评的信息并进行编辑，如：报纸图片，新闻内容， 热门话题等；通过网络对将要点评的素材进行编单；将采集的素材传输给点评播放工作站；

5． 报刊新闻点评软件 报刊新闻点评软件，支持多种文件格式，包括： BMP 图片、JPG 图片、WORD 文档、IE网页浏览等等。软件具有强大的多媒体混合编辑、互动操作、融合播放功能，同时支持二维、三维特技效果。通过触摸屏单元，主持人可在液晶屏上轻松批注，缩放，拖动，翻页等。电视节目主持人可简便快捷的实现对各种报纸、文刊、网络等图文信息进行点评。

主要功能

DTV-Master报刊新闻点评播报系统，电视节目主持人可简便快捷的实现对各种报纸、文刊、网络等图文视频信息进行点评。系统通过图文视频点评播报工作站，同时将主持人点评播报内容输出于液晶大屏幕。系统具备计算机VGA/DVI信号与广播电视数字SDI/模拟YUV信号同时输出，既可实现了在液晶大屏幕上的高分辨率显示，又可在图文视频信息实时点评中，将点评内容以视频格式输出信号直接切换到播出录制系统。

• 多种类型素材点评：提供对报纸及新闻图片、已上载视频文件的画笔点评功能。屏幕画线响应速度及时，随时选择画笔颜色、粗细、擦除笔画等功能；点评素材任意拖动，过程流畅，不会出现跳帧和闪烁等问题；点评素材实现多级放大、缩小和局部放大功能，素材保质，速率可调。

• 丰富播出编排效果：多种三维转场特效，对转场的速度和效果进行随时的调整，报纸及新闻图片的出入特技为纯3维特效，轻松实现卷页、旋转、飞入飞出及淡入淡出效果。在节目单编写过程中指定。 串联单编写，对节目单进行随时的打开、保存等操作。 播出节目单中可对素材进行混排，并可随时进行调整。

• 等离子红外触摸显示：图文点评系统采用高分辨率等离子红外触摸显示单元，图像质量高，不会对显示的图像产生任何的模糊和视差。 屏幕触摸可采用任意物体触摸, 包括手指/笔 ，无延迟, 响应灵敏。

• 主持人便捷操控：预制主持人可主动添加的小图标、小动画；可预制画笔线宽、颜色，根据播出图片顺序事先编单，可预览；采用界面上悬浮功能按钮，实现画线、拖动、缩放、擦除、翻页等功能；并对图像的播出进行停止、播放等控制。

• 导播同步操控：可选择主持人和导播分别或同时控制；支持编辑节目单；可按需要提供在主持界面上悬浮功能按钮隐藏/显示。 。

关键模块：数字视频图像处理器

DVI-M-CA 采用点对点、无压缩的视频数据平铺方式，将 RGB 的颜色数据还原为 YUV 视频，并输出到数字或模拟视频。内置帧存，提供视频锁相和抗闪烁功能，防止了由于视频信号相位不同而引起的抖动或闪烁的问题。

DVI-M-CA 支持多级缩放功能，可将全屏 VGA 的显示区域输出到FULL D1视频。自适应显卡分辨率。提供输出的数字或模拟视频的对比度、亮度、色饱和度等视频参数的数字逐级调整。

DVI-M-CA 提供多达 5 种用户个性化预设置功能，方便不同人员对自定义设置参数的存储, 具有静帧、静场功能，提供输出图象的行、场位置任意调整的功能。可分别对输出视频的水平或垂直伸缩比例进行单独逐级调整。

DVI-M-CA 内置高指标的视频 D/A 转换功能，可同时输出数字 SDI（选件） 或模拟复合视频，省去了用户烦琐的操作选择，并方便用户预监。

DVI-M-CA 提供了内部数字 ALPHA 键，或数字键视频（选件）及模拟键视频输出功能，各级用户可根据不同的需求来选择不同的功能型号。其主要特点如下：

• 提供输出的数字或模拟视频的对比度、亮度、色饱和度等视频参数的数字逐级调整

• 提供多达 5 种用户个性化预设置功能，方便不同人员对自定义设置参数的存储

• 具有静帧、静场功能，提供输出图象的行、场位置任意调整的功能

• 可分别对输出视频的水平或垂直伸缩比例进行单独逐级调整

• 可选 PAL 制、 NTSC 制视频 • 提供防闪烁功能

• 内置帧同步机，提供内/外同步锁相功能

• 背景旁通功能 • 自动检测显卡的分辨率和刷新频率

• 支持带1路或2路DVI 接口的显卡

• 提供 RS-232 遥控接口，可对 VGA 显示区域做任意调整

系统配置

1．点评播放工作站：戴尔Latitude D630笔记本电脑

2．数字视频图象处理器：DVI-M-CA

3．等离子红外触摸显示单元（42，50英寸）

4．素材采编工作站

5．报刊新闻点评软件

6．主持人操作面板：可选件，在不使用红外触摸、而直接使用普通等离子/液晶大屏幕时选用。

技术指标

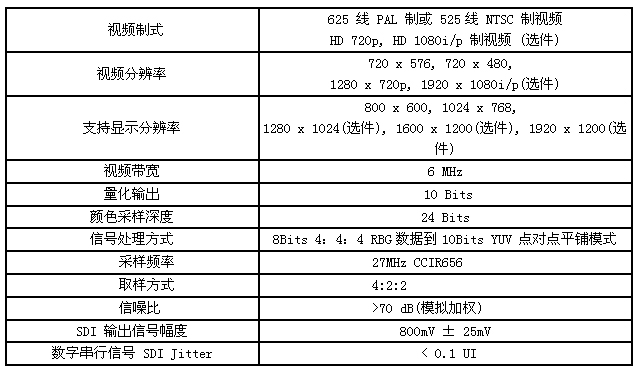

视频指标

机械指标

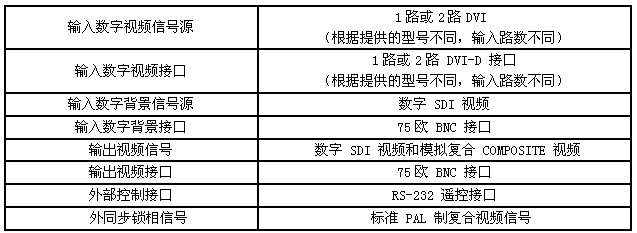

电气指标
