对于大型电视台，每天的播出节目都要进行监播录制，以备存档、事故分析、广告客户查询分析等。以往电视台采用SVHS录像机完成这一任务，需要耗费人力以及大量的录像带，并且检索繁琐很难适应日益加快的工作节奏和产业信息化的要求。迪乐普D-AV系列硬盘录像监播系统是专为解决上述矛盾开发的一套软硬件集成系统，系统可以连续录制90天（每天24小时）以上的电视节目，和广播电台的节目，用户可以方便的检索已经录制的节目。

D-AV系列电视广告节目数字硬盘录像监播系统是由视频采集、压缩、显示，大容量音视频存储及系统音像自动识别、操作、监播、查询软件等模块组成。是集多画面显示、广告自动识别、处理、硬盘录像、报警控制于一体的录像监播系统。迪乐普数码D-AV电视节目/广告智能硬盘监播系统基于Internet/Intranet网络，选用MPEG4格式采集压缩卡获取视音频播出信号，采用先进的RIAD技术硬盘阵列来满足多路电视节目的自动录像和长期存储(支持IDE和SATA)，配以基于数据库技术的专用监播软件，以流媒体的方式进行视音频传输，使自动音像识别功能大大降低了操作人员的工作强度，通过系统可以简便直观地浏览节目/广告的监播记录，并可以结构化的查询方式完成对监播结果的综合分析和统计，大大地降低了人工操作的繁索性和复杂性。

系统的软件运行环境为通用的Windows 2000系统，信息数据存储采用后台数据库系统处理，便于功能扩展和二次开发。本系统界面友好，操作灵活，同时在软件设计中多处采用了人性化的处理方法，以尽可能地节省人力，降低劳动强度。

系统结构组成

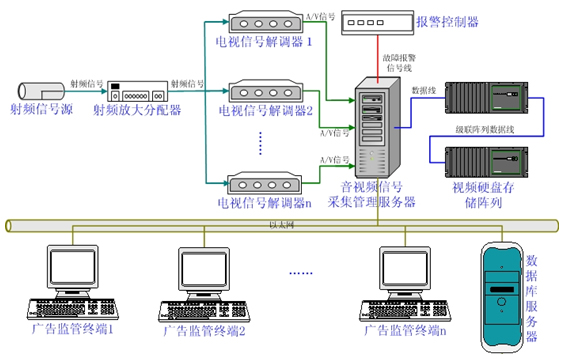

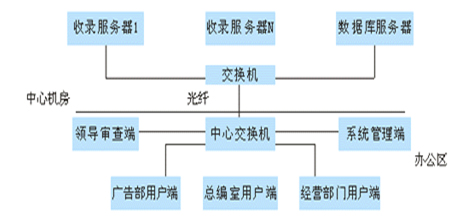

2.1、结构组成图：

2.2、D-AV系统主要特性：

■ 采用工业级别的设计方案，系统运行更专业更稳定。

■ 高效率精准的音像识别引擎,广告样本识别率达到95%以上

■ 支持多种广告统计方式,如:广告主题、投放地区、时间、位置、频道、长度、类别、配用、版本等

■ 支持分段式录制方式。用户可设定6-180分钟时间段分段录制，在遇到停电等意外情况，只损失该时间段一段的节目。

■ 用户可设定时间、长度，进行自动定时录制；可设定不同码率录制，节约系统存储空间。

■ 支持4-16路视频多画面输入，可四画面回放，并可放大某一路节目，用户可设定速度回放、后退录制的节目。可以方便的回放检查。

■ 视频压缩：MPEG-4压缩格式，音、视频统一时钟，保证音视频完全同步；录像帧数每路为25帧/秒，也可减帧压缩录制

■ 视频显示：采用Overlay显示技术，图像显示时不占用CPU资源，显示分辨率为704X576；视频画面任意分割，亮度、对比度、色度、饱和度、画面大小均可由软件调节；窗口排列方式可以定制，也可以使用预置模板；信号无输入时蓝场提示

■ 硬盘录存：RIAD功能IDE或SATA硬盘阵列，支持硬盘热插拔功能，可存储90天以上节目内容

■ 定制窗口模式和参数设置可以存储和调用

■ 支持网络授时、守时，可显示时钟、台标

■ 音、视频输入端具有抗干扰隔离电路，音、视频插头支持用户带电热插拔，具有一定的防雷电功能，即使遭受雷击一般也不会损坏电路主芯片。

■ 硬件看门狗监控系统是否正常工作，当系统死机时，提供录像卡复位信号，一般情况系统均能恢复；当系统仍处于死机状态时，提供继电器输出，短路计算机的RESET开关，系统自动重启，自动进入录像监控状态。

系统功能模块

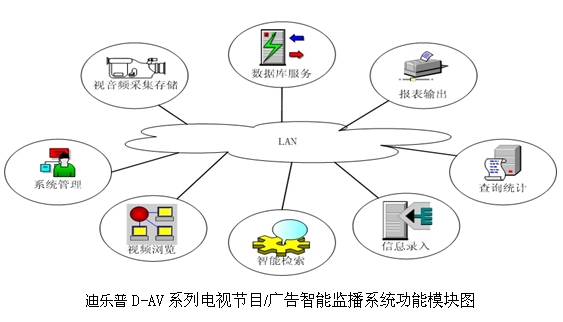

3.1、功能模块图：

3.2、系统基本功能：

3.2.1 音视频采集存储模块

音视频采集存储模块负责对多路电视播出节目的音视频信号进行采集、压缩，形成MPEG4格式的录像文件，将其存储在网络中指定的硬盘阵列中，以备使用。

3.2.2智能检测

音像识别引擎将某套节目中出现的某广告的音视频特征信息提取出来，制作为该广告的音像识别样本，通过音像识别引擎用该样本对后续数据进行连续自动识别，并将识别出的广告记录到数据库中，从而实现基于音像的广告自动化、智能化监播过程

3.2.3系统管理模块

在系统管理模块中，可以完成对系统初始化信息的录入和设定，如对频道信息、节目类别、广告类别、监播规则等系统原始信息的录入和管理。还可以进行对操作员信息的管理和对系统数据库的管理。

3.2.4视频浏览模块

视频浏览模块提供系统内置的专用MPEG4录像文件播放器，可按用户输入的日期、频道等信息通过网络在硬盘存储阵列中检索出符合要求的视频文件，并播放用户指定的某一文件或文件序列，同时显示正在播放的视频文件的相关信息。
3.2.4信息录入模块
信息录入模块是用户进行广告监播信息录入的主要模块。用户可以在该模块中一边观看视频文件，一边完善自动识别的相关结果信息，待所有相关信息记录完善后，就可对该记录内容进行保存，以供进一步的查询、分析和统计之用。

3.2.5电视节目主题信息录入、检索、查询及统计

系统配置及初试化模块、系统启动模块、数字化录像模块、播放器模块、广告时段设定模块、广告主题规范模块、系统数据管理模块、操作员管理模块、广告部查询模块、广告信息录入模块、系统维护模块、广告自动搜索模块。

3.2.6报表输出模块

此模块用于查看或输出已生成的监播情况报表，用户可以选择打印输出，也可选择将当前报表信息导出为Excel文档。

3.2.7数据库服务模块

数据库服务的支持是本系统正常运行必不可少的重要环节，它负责系统中信息数据的存储、检索和结构化查询的正确实施。本系统选用数据库系统来进行信息数据的存储、检索和管理，便于系统的二次开发。

3.2.8画面显示

单画面全屏或多画面图像显示
高分辩率 720X576 实时图像
画面显示及录像参数可分别设定
可单独放大某路画面显示

3.2.9硬盘录像

每路 25 帧/秒,带音频,实时录像，最多可达到16路同时录像
录像可自设图像质量等级，可选是否加入音频，可选定时录像，可由报警启动录像
回放可按摄像机号及时间选择回放，可快速或慢速回放

3.2.10数据刻录

支持数据、视频文件刻录

3.2.11网络传输

支持TCP/IP协议以及流式协议，实现网络图像传输

基于音像的广告智能识别

解决电视广告监播过程中所需大量人力与大量时间的矛盾，实现自动化的过程的核心技术。

4.1基于音像识别技术说明

音像识别引擎的设计是实现基于音像的广告自动监播的技术关键：

◇广告识别准确度。如果识别准确度低于80%，系统的可信程度就不可接受。

◇算法结构。音像识别算法结构性差的结果导致计算量非常大，系统难以负担。

◇样本处理速度。应用系统都需要同时监播数十套电台、电视节目。这对识别引擎设计提出了很高的要求。

迪乐普数码公司推出的自动广告监播系统，以识别高准确度为设计目标，充分合理实现音视频结合的识别算法，使基于音像的广告自动监播进入实用阶段。

通过音像识别引擎将某套节目中首次出现的某广告的音像特征信息提取出来，制作为该广告的音像识别样本，就可以通过音像识别引擎用该样本对后续数据进行连续自动识别，并将识别出的广告记录到数据库中，从而实现基于音像的广告自动监播过程。

自动广告监播系统采用基于高速算法、高精度音像识别，实现了电视台节目中播出广告的自动识别和分析统计。 根据操作员预先确定的广告样本，本系统能从电视的声音信号中准确地识别出某个广告出现的时间长度（精确到秒），以及该广告播放的时间长度。识别出的广告的相关信息被自动存入数据库。

4.2音像识别模块

音像识别模块是整个电视广告自动监播系统的核心，具体包括：

◇工业级的高性能专业计算平台及相应的调度软件，满足系统24小时连续不间断运行的需要。

◇详细专业的分类广告样本管理。广告样本所属版本；所属广告大、中、小广告类别。

◇专用构成的超级音像识别引擎，用以对输入的原声数据提取音视频特征。可以同时对多达10路输入原声数据的音视频特征进行并行计算，计算量近百个广告样本实时处理。

◇广告样本识别准确率高

◇ 识别结果在识别完成同时存入数据库中，长期保存 角标广告自动识别模块:该模块主要功能对角标广告定位制作出对应的图形样本，图像识别引擎通过该样本自动识别出视频文件出现的角标广告位置、时间、长度等信息记录入数据库中，以供广告播出统计和广告违规统计使用

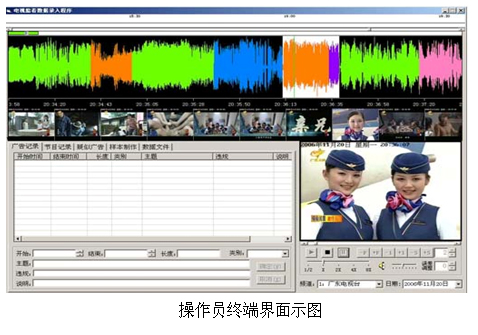

4.3操作员工作流程

系统中，所有需要操作员操作过程都提供友好、方便的图形化人机交互界面，实现正常节目的确定、广告样本的提取、自动识别、广告识别结果的存储和管理等功能。

操作员每天的主要任务，主要包括下列内容：
（1） 样本维护：确定新样本版本、类别等信息归档于样本库 （2） 确定某套电视节目某段检索范围（系统默认当天样本未检索过的全部时段）。 （3） 选取识别样本（系统用前一日的样本库）对当前选择时段进行自动识别。识别出的广告自动将相关信息保存到数据库中。 （4） 利用软件提供的工具从中发现新广告，将新出新广告制作成新样本。 （5） 操作员重复步骤（3）~（4），直到完成对该日全部新广告样本的提取和处理。 （6） 节目时段确认。根据录入节目信息表完善经过自动识别后的串播表。

采集显示模块

D-AV采用的MPEG-4压缩卡在高图像质量编码、窄带宽传输、低数据量存储有更大优势，特别适合数字视频监控。D-AV的压缩卡是采用了MPEG-4 ACE 标准的新型视音频压缩卡。其主要优势体现在以下几个方面：

5.1节省存储空间

D-AV采用的MPEG-4压缩卡的压缩比远高于采用MPEG-1 标准的压缩卡， 压缩比在一般及较好的-图像质量的设置下仅占用80-120MB 的存储量，在相同的硬盘容量下，D-AV采用的MPEG-4压缩卡保持更长的记录时间，可以节省存储成本，以及降低维护费用。

5.2语音压缩的差异

MPEG-1 的语音压缩标准是MP2，最低码流为32Kbit/s，这对存储来说，增加的存储容量不是太大，但对窄带上传输来说，这个码流太大，无法承受。D-AV采用的MPEG-4压缩卡支持G.729 的语音编码，码流是8Kbit/s，这对窄带上传输来说非常有意义。图象编码可以是QCIF 的， 也可以是CIF 的，CIF 格式帧率更低，但不影响与语音编码的复合。

5.3优秀的图像质量

D-AV采用的MPEG-4压缩卡动态码率编码，对不同的场景及活动图像，能保证图像质量恒定，即使剧烈活动也不会出现马赛克现象；同定码率相比，动态码率更能保证图像质量：在场景复杂、有运动的情况下，压缩码率高一些，在场景简单、运动范围小的情况下，压缩码率低一些。 对于视频源噪音很大的情况，D-AV采用的MPEG-4压缩卡提供码流控制技术。

5.4杰出网络传输特性

D-AV采用的MPEG-4压缩卡可以动态调整编码参数，非常适合网络传输的要求， 可以根据网络的实际状况，动态调整图像质量和帧率，来保证图像的质量和流畅。D-AV采用的MPEG-4压缩卡不仅支持CIF 格式的编码，同时支持QCIF 格式的编码， 这适合于窄带传输，如通过PSTN、ISDN、DDN 等窄带网络，可以传输每秒几帧到连续图像。 流媒体协议（RSP、RTSP、RTCP）的不断完善，为D-AV采用的MPEG-4压缩卡提供了广泛的网络应用空间。 本系统D-AV采用的MPEG-4压缩卡非常简单，只要调用捕获I 帧的SDK 函数，便可得到一个压缩好的I 帧图像，不需主机任何介入，对板卡的25F/S 的实时压缩也无任何影响，且得到的I 帧图像好于JPEG 图像。

5.5方便的控制

D-AV采用的MPEG-4压缩卡的编码参数可以在编码时调整，不必重新启停录像，包括图像质量、帧率、运动检测的灵敏度，可以随时捕捉原始图像，以及JPEG 编码的单帧图像，可以经由窄带传输，也可将图像编码设置为QCIF 图像编码模式，进行连续图像编码传输。播放程序会自动跟踪参数调整，按照设置的参数正确的播放图像及音频数据。 动态设置编码参数，对视频图像监控非常有意义，在不同的监控对象或位置时可以配合运动检测来实现运动时全速录像，静态时抽帧录像，从而降低存储量。比如视频图像有运动时，采用25F/S 录像，在静止时采用1F/S 录像，这样可以大大降低硬盘存储空间。

5.6便捷的视频叠加功能

D-AV采用的MPEG-4压缩卡提供了灵活的字幕叠加功能，可以将当前时间叠加在活动视频的上面，并作透明处理，其位置、格式、亮度可以很方便的调整。不仅如此，D-AV采用的MPEG-4压缩卡还可以叠加固定的小幅图像于视频之上，既可用来显示各种LOGO ，当设置为不透明时也可用来遮盖某些敏感图像区域。在实时预览和录像文件中同步记录，这些功能在实时录像期间均可以动态设置，是一个非常实用的功能。如对于ATM 的监控，可以在录像过程中将信用卡的卡号随时叠加到图像中。

5.7卓越的稳定性和可持续性

D-AV采用的MPEG-4压缩卡的设计及生产厂家迪乐普数码科技有限公司是一家有多年从事计算机板卡和嵌入式设备开发和生产经验的企业，背靠科研院所，有着强大的技术实力和深厚的积淀。D-AV采用的MPEG-4压缩卡采用的芯片、编码算法、SDK 函数和解码软件都是精心为数字视频监控专门设计的，总体设计简洁紧凑，从根本上决定了D-AV采用的MPEG-4压缩卡系列板卡得天独厚的可靠和稳定。

5.8水印技术

D-AV采用的MPEG-4压缩卡支持水印，放止压缩的图像文件被篡改。目前也有MPEG-1 的板卡支持"水印"，这没有价值：在压缩好的、标准的MPEG-1 的码流中加标识，熟悉MPEG-1 码流的工程师很快就可以编辑、修改。真正的水印是隐藏在图像中，D-AV采用的MPEG-4压缩卡支持真正的水印技术。

硬盘存储阵列箱

硬盘阵列是一款具有大容量、高可靠、智能化模块设计的IDE（或SATA）硬盘阵列箱系统，其采用先进的SCSI转IDE技术，实现最佳的性价比，接口SCSI Ultra 160可满足高速传输率的要求多级别的RAID级别，冗余电源、冗余硬盘、冗余风扇(强力的涡轮风扇)更保证盘箱的可靠存储，创新理念设计的外壳为3U19"机架式工业机箱。12个IDE热更换盘托架，可安装3.5"IDE硬盘，采用铝合金材料制成的硬盘托架可以提供更好的散热效果。通过整体后背板设计最大程度上减少由于线缆连接造成的故障，单台阵列支持容量可达3.6TB以上，具有环境监控电路，可对内部运行环境监控报警。

硬盘阵列系统实现了高性能、大容量、高速的解决方案。这个外接的高性能存储设备可让您使用先进的ATA133硬盘解决系统对存储性能、传输速度、及存储容量的苛求。允许通过服务器或其他客户机的硬件管理系统进行管理，使用户可以轻而易举控制所有硬盘资源，可以在线随时更换损坏的存储设备，并仍然可以保持持续存储数据的各种操作。

MPEG4编码方式为变码流，每小时的压缩码流都可以调整，系统设计以压缩质量较高的情况为设计标准：

系统配置两台12槽位硬盘阵列容量可达到 2×12×300GB=7200GB
按照16路计算 7200GB÷(90天×24小时×16路)=0.208GB×1024=213MB/路×小时
足以满足90天高质量录制的需求

6.1 特性：

 整体后背板设计
3U 19"机架式机箱
 提供12个热更换IDE硬盘托架
 对于操作系统数据保护透明
最高传输速率320MB/S
冗余涡轮散热风扇
N+1可热插拔冗余电源模块
环境监测电路
支持RAID(0,1,3,5,30,50)级别
认证FCC ClassA,UL 1950,CSA#950,TUV/EN60950,98/336/EEC EMC Directive

6.2 支持操作系统： 系统的硬盘阵列箱支持现在流行的绝大多数操作系统，以下为支持的操作系统：

windows xp、windows 2000、windows me、 windows 98 第二版
MAC OS 8.6、MAC OS 9.0
Linux 6.0、Linux 7.0

电视广告监测调查分析

要使自己在市场上处于有利地位，首先要对竞争对手进行调查，以便确定相应的竞争策略,而了解竞争对手的整体广告策略是一个重要方面。其中，广告监测及调查统计分析是比较切实可行的一种方法。

7.1全方位监测主要是针对广告投放的如下多个要素：

★ 主题：需要广告宣传的内容，如品牌、产品、形象等；

★ 地区、频道：投放的空间和位置；

★ 时间：准确的广告播出起始时间和结束时间；

★ 位置：前广告节目、前电视节目、后广告节目、后电视节目；

★ 频次：广告投放的力度之一；

★ 长度：广告投放的力度之二；

★ 类别：投放广告类型（饮料、药品）等；

★ 费用：广告投放的力度之三；

★ 版本：广告表现形式。

（1）指定品牌广告监播单

（2）节目广告串播单

7.2 以品牌、产品为中心的统计分析

（1）同类主题（品牌、产品）广告随时间、频道、地区的投放量的走势；

（2）同类产品或同一品牌产品广告在不同频道间的分布；

（3）同行业内广告投放量（次数、长度、费用）的品牌占有率及排名；

（4）同类产品或同一品牌广告投放费用的分析；

（5）同类产品所跟随节目、栏目的分析；

（6）同一品牌的广告策略的分析评估。

7.3 以媒体为中心的统计分析

（1）各类广告在同一频道投放量的占有比率；

（2）频道指定时段广告时间比率；

（3）指定节目、栏目投放构成分析；

（4）不同节目、栏目所跟随广告的比较；

（5）同一广告在不同栏目播出的价格分析；

（6）同一广告在不同频道播出的价格分析；

（7）频道、栏目、时段的广告收入比较价值估计。

监播查询软件

电视广告监播软件，是在计算机上用硬盘录像方式将电视台播放的电视节目按时间全部录制后，用户通过观看回放的电视节目，将其中的广告播出信息录入计算机，并在此基础上，生成各种用户要求的广告监播单及相关统计数据。

8.1 软件功能模块。

1． 系统配置及初试化模块：完成频道数设定（即系统中实际安装了几个硬盘录像），以及后台数据库和数据表的建立。在系统软硬件改变，如增加了录像频道、或对数据表结构进行修改时，能对数据库进行相应改变。

2． 系统启动模块：完成口令检查，进行数据库连接和用户登记。

3． 数字化录像模块：支持分段式录制方式。用户可设定10、30、60分钟时间段分段录制，在遇到停电等意外情况，只损失该时间段一段的节目、用户可设定时间、长度，进行自动定时录制、可设定不同码率录制，节约系统存储空间、用户可设定速度回放、后退录制的节目。可以方便的检索、支持4-16路视频多画面输入，回放时可放大某一路节目输出。

4． 播放器模块：播放存储在硬盘中的电视媒体流（节目以MPEG4-ACE视频格式和G.729音频格式压缩存储），并加入各种操作，如暂停，快进，慢进，单帧播放等等，以便与查看节目。

5． 广告时段设定模块：录入、修改频道名称，按频道录入、修改广告时段数据，按广告时段录入、修改预定的广告规格、价格。

6． 广告主题规范模块：由于广告主题（名称）是各个录入员按照自己对播放画面的理解确定的，这样势必出现同一条广告在系统中有多个不同主题的情况，软件必须提供统一规范机制。能对多频道、不同录入员录入的广告主题进行规范化操作，并完成对录入原始记录的级联修改。修改过程记入日志，在发生误操作时，能由日志恢复原有数据。

7． 系统数据管理模块：对系统内通过代码查找的数据，如广告归类、播放方式、厂商名称等进行录入、修改。

8． 操作员管理模块：对操作员代码、姓名、操作权限、口令进行录入、修改。

9． 广告部查询模块：提供基本的查询模式，生成固定的查询输出。并提供查询表达式输入以及输出EXCEL表的功能。能够将用户指定频道、日期、时间，或在查询结果中选择出的广告播放记录对应的视频片段合并为单一的视频文件。

10． 智能化广告信息自动检索录入模块：按照录入员确定的日期、频道、时间，自动查找录像文件，通过音像识别引擎将录像文件中的音像特征信息提取出来，通过音像识别引擎用该样本对后续数据进行连续自动识别，并将识别出的广告记录到数据库中

11． 系统维护模块：数据备份、恢复，系统清理。

12． 广告合同管理模块：录入、修改客户与电视台和广告公司的广告播放合同。

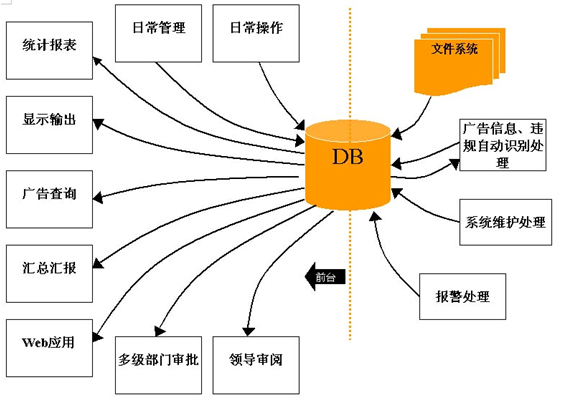

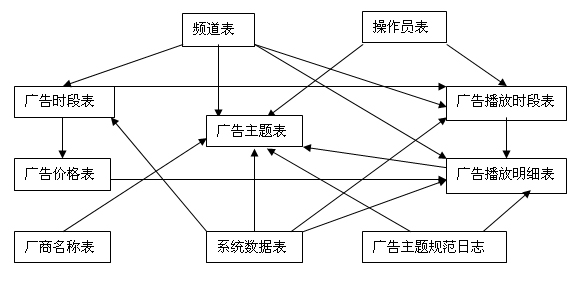

8.2 数据流转图如下

技术指标

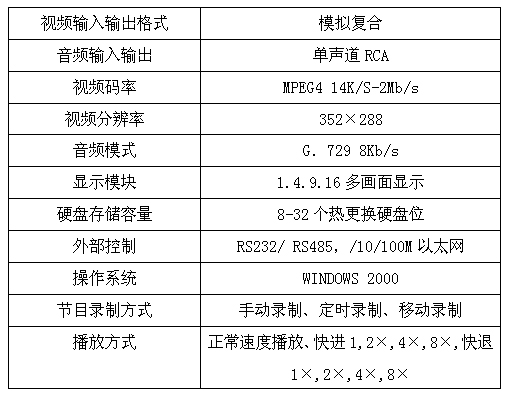

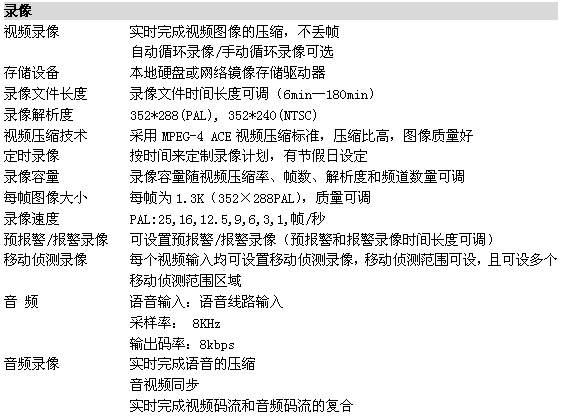

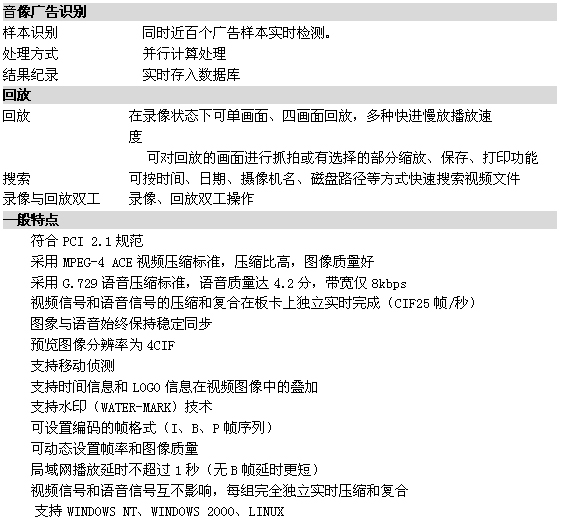

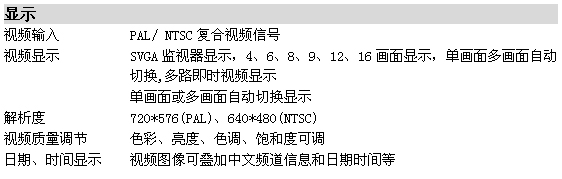

9.1视频数字采集压缩模块技术指标

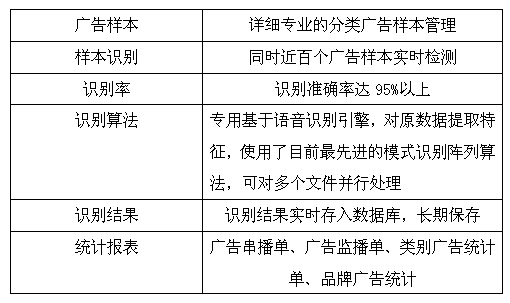

9.2基于音频的广告自动识别监播技术说明

技术说明

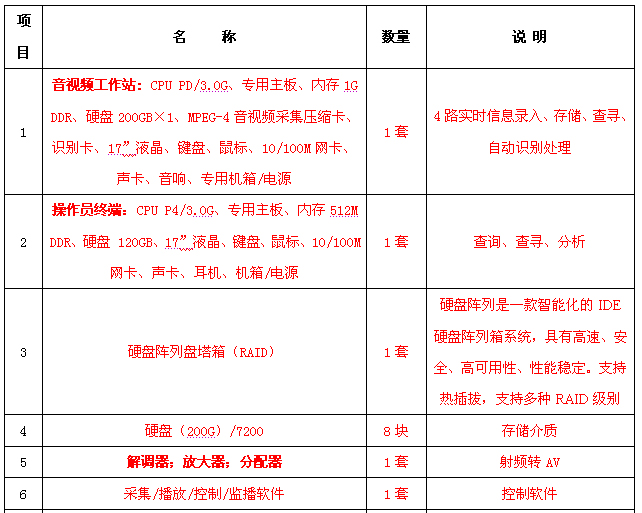

系统配置(4个频道为例)及报价
